Sản phẩm / Mô hình phân loại sản phẩm theo màu TPAD.M0101

THÔNG TIN SẢN PHẨM
Tên sản phẩm:

Mô hình phân loại sản phẩm theo màu TPAD.M0101
Giá bán:

Liên hệ 0937.120.647 0987.333.647
Số lượng:

Đặt hàng online

+ MÔ TẢ SẢN PHẨM:

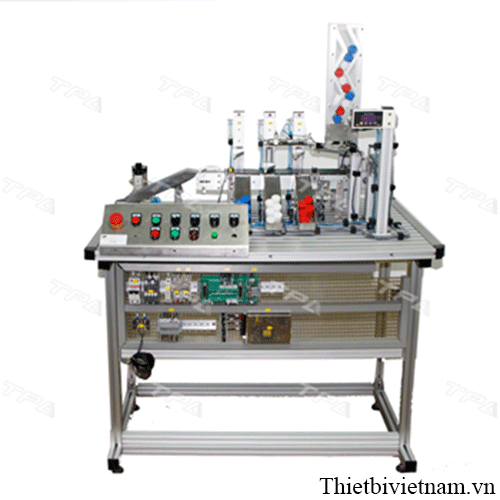

Mô hình phân loại sản phẩm theo màu TPAD.M0101
Model: TPAD.M0101
Xuất xứ: Việt Nam

Mục đích sử dụng:

+ Mục đích sử dụng: Mô hình mô phỏng máy phân loại sản phẩm chạy trên băng tải trong công nghiệp, giúp học sinh tìm hiểu về kết cấu cơ khí, khí nén, lập trình điều khiển điện.

Nội dung đào tạo/ thực hành:

- Thực hành lập trình PLC

- Thực hành setup và điều chỉnh các loại cảm biến

- Tìm hiểu nguyên lý làm việc của cảm biến màu

+ Thực hành điều khiển cơ cấu khí nén

+ Thực hành điều khiển băng tải

+ Thực hành set up, vận hành hệ thống 2 chế độ bằng tay và tự động

* Kỹ năng đạt được

+ Đọc được các bản vẽ kỹ thuật (bản vẽ chi tiết, bản vẽ sơ đồ lắp, bản vẽ sơ đồ nguyên lý); sử dụng máy tính để thiết lập sơ đồ hệ thống cơ điện tử

+Vận hành được thiết bị trong dây chuyền sản xuất tự động

+ Phát hiện và sửa được lỗi thường gặp của hệ thống cơ điện tử

+ Giám sát tình trạng hoạt động của hệ thống cơ điện tử

+ Có khả năng tổ chức làm việc theo nhóm, sáng tạo,giải quyết các tình huống trong thực tế sản xuất, kinh doanh

+ Giải thích được quy cách, tính chất của các loại vật liệu thường dùng trong lĩnh vực cơ khí, điện, điện tử, thủy lực - khí nén

+ Phân tích cấu tạo nguyên lý hoạt động cụm thiết bị điện, khí nén trong lĩnh vực cơ điện tử

* Thông số chung của mô hình

- Kích thước tổng thể: 900x750x 1310

- Điện áp đầu vào: 220VAC/50hz

- Khung mô hình: Khung thép hộp hàn, cover CT3 tấm sơn tĩnh điện

- Mặt bàn làm ghép từ thanh nhôm định hình, dày 2mm thuận tiện cho việc gá lắp và dịch chỉnh

- Mặt thao tác điều khiển có góc nghiêng thuận tiện cho việc thao tác

+ Kiểu in nét chỉ dẫn: Sử dụng công nghệ in phim trên mặt module

+ Dây dẫn khí, dây điện kết nối đảm bảo tính thẩm mỹ, gọn gàng, dây điện, dây khí đi trong máng nhựa. Các thiết bị điện được đưa ra cầu đấu giúp việc học sinh thực hành đấu nối dễ dàng.

- Tiêu chuẩn:

+ Tiêu chuẩn quản lý: Module được thiết kế và lắp ráp theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015

Danh mục các cụm trong mô hình:

- 01 Mô hình điều khiển băng tải phân loại sản phẩm theo màu

- 01 Module nguồn một chiều

- 01 Bộ phụ kiện thực hành

Thông số kỹ thuật chi tiết:

- 01 Cụm cấp phôi gồm có:

+ 01 Xilanh khí nén

+ 0 Cảm biến quang phát hiện vật

+ 01 Cảm biến phát hiện màu

- 01 Cụm xoay chuyển phôi gồm có:

+ 01 Xilanh khí nén

+ 01 Bộ mỏ kẹp phôi

+ 01 Cơ cấu xoay phôi 90 độ

- 01 Cụm băng tải gồm có:

+ 01 Động cơ 1 chiều 24VDC kéo băng tải

+ 01 Bộ truyền đai răng

+ 01 Ke chặn

+ 02 Máng phân loại

- 01 Bộ điều khiển khí nén gồm có:

+ 01 Bộ lọc điều áp

+ 03 Van điện từ đơn gá chung trên 1 block van

- 01 Hộp nút nhấn điều khiển

- 01 Bộ chặn phôi bằng xilanh khí nén

- 01 Panel thiết bị điện gồm có:

+ 01 Aptomat

+ 01 Contactor

+ 02 Rơ le trung gian

+ 01 Mạch I/O

+ 01 Mạch điều khiển động cơ

+ 01 Nguồn 24 VDC

+ 01 Ổ cắm đôi

- 01 Bộ mặt bàn làm bằng nhôm có rãnh định hình được Anod hóa bề mặt, đảm bảo thẩm mỹ và độ bền.

Công ty chúng tôi cam kết sẽ cung cấp Mô hình phân loại sản phẩm theo màu TPAD.M0101 đúng mặt hàng đúng mã sản phẩm, hình ảnh chất lượng nhất cho khách hàng thân yêu!
