Sản phẩm / Mô hình Rô bốt công nghiệp TPAD.M1104

+ MÔ TẢ SẢN PHẨM:

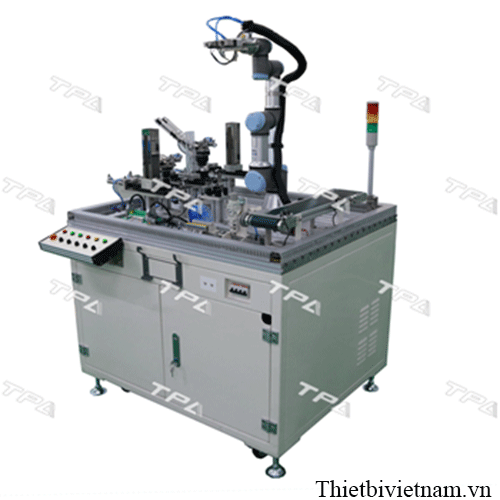

Mô hình Rô bốt công nghiệp TPAD.M1104
Model: TPAD.M1104
Xuất xứ: Việt Nam

Mục đích sử dụng:

+ Cung cấp cho học sinh sinh viên kiến thức cơ bản về Robot công nghiệp, lập trình PLC, các thiết bị khí nén , cảm biến, các thiết bị đóng cắt, bảo vệ…. Mô hình cung cấp cho học sinh hiểu được 1 quá trình sản xuất trong công nghiệp.
- Tiêu chuẩn:
+ Tiêu chuẩn quản lý: Module được thiết kế và lắp ráp theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015

Nội dung đào tạo/ thực hành:

-Thực hành đấu nối, lập trình robot công nghiệp
- Thực hành đấu nối, lập trình PLC
- Thực giao tiếp robot-PLC
- Thực hành điều chỉnh tốc độ băng tải  động cơ một chiều
- Thực hành lắp đặt điều chỉnh cảm biến
- Thực hành setup và chạy full 1 hệ thống trong công nghiệp
Kỹ năng đạt được
+ Đọc được các bản vẽ kỹ thuật (bản vẽ chi tiết, bản vẽ sơ đồ lắp, bản vẽ sơ đồ nguyên lý); sử dụng máy tính để thiết lập sơ đồ hệ thống cơ điện tử
+Vận hành được thiết bị trong dây chuyền sản xuất tự động
+ Phát hiện và sửa được lỗi thường gặp của hệ thống cơ điện tử
+ Giám sát tình  trạng hoạt động của hệ thống cơ điện tử
+  Phát hiện, Phân Tích và xử lý lỗi Hệ thống
+  Kỹ năng lập trình robot công nghiệp

THÔNG SỐ KỸ THUẬT CHUNG:

- Kích thước: 1083 x 1060 x 1648mm (DxRxC)
- Đặc tính kĩ thuật:
+ Mô hình chia thành các cụm chính :
Cụm khung bàn:
+ Kích thước: 1083 x 900 x 840mm (DxRxC)
+ Khung bàn được làm từ thép hộp và tấm CT3 sơn tĩnh điện.
+ Mặt bàn được ghép từ các thanh nhôm định hình có rãnh chữ T để dễ đàng gá lắp các cụm lên mặt bàn.
+ Hệ khung bàn gá lên 4 cụm bánh xe kèm chân tăng chỉnh

Cụm panel thiết bị điện:
+ Nguồn cấp: 220VAC/50Hz.
+ 01 Aptomat bảo vệ đầu vào
+ Tích hợp cầu chì tép bảo vệ các nhánh nhỏ.
+ Contactor:
Dòng điện đinh mức: 9A.
Điện áp cuộn hút: 220VAC/50Hz.
Tiếp điểm phụ: 2NO – 2NC.
+ Rơ le trung gian 4 cặp tiếp điểm:
Điện áp cuộn hút: 24VDC.
Kiểu tiếp điểm: 4PDT.
+ Rơ le trung gian 2 cặp tiếp điểm:
Điện áp cuộn hút: 24VDC.
Kiểu tiếp điểm: DPDT.
+ Ổ cắm đôi 1 pha 3 chấu
+ Nguồn chuyển đổi AC/DC:
Đầu vào: 200V-240VAC/50Hz.
Đầu ra: 24VDC, 6.5A
Công suất: 150W.
+ PLC Siemens S7-300
CPU: 314C-2PN/DP
Số đầu vào/ra số: 24DI /16DO
Nguồn cung cấp: 24VDC
Cổng truyền thông: ETHERNET, MPI
+ Module mở rộng EM323:
Nguồn cung cấp: 24VDC
Số đầu vào/ra số: 16DI /16DO
+ Module giới hạn dòng khởi động động cơ:
Nguồn cấp: 24VDC.
Dòng giới hạn khởi động: 1.5A
+ Module 16/16 kênh vào ra số:
Nguồn cấp: 24VDC.
Số đầu vào/ra số: 16DI /16DO
Kiểu đầu vào: NPN/PNP.
Kiểu đầu ra: PNP.
Kết nối cổng connector và DB25.

Cụm Robot

+ Nguồn cấp 220VAC/50Hz
+ Robot IRB 120 ABB: tải trọng max 3kg, tầm với 0.58m, số bậc tự do: 6 bậc.
+ Bộ điều khiển Robot IRC5 compact: nguồn cấp 220VAC/50Hz, tích hợp 16DI/16DO.
+ Tay dạy màn hình: màn hình màu, cảm ứng, 04 phím cho phép người sử dụng tự cài đặt chức năng, 1 nút dừng khẩn, 01 yostick.
+ Phần mềm lập trình trực quan với người học.
Cụm cấp vòng bi:
+ Thiết bị khí nén của SMC - Nhật Bản
+ Số lượng cấp tối đa: 10 vòng
+ Các Cảm biến Tích hợp: Cảm biến báo vòng bi ở vị trí sẵn sàng
+ Xylanh cấp vòng bi:
Sử dụng Xylanh tác động kép
Số lượng cổng: 02 cổng
Tích hợp cảm biến trên thân xilanh
+ Cảm biến quang:
Nguồn cấp 12 - 24VDC
Khoảng cách phát hiện: 10 - 50 mm
Cụm cấp trục:
+ Thiết bị khí nén của SMC - Nhật Bản
+ Xy lanh đẩy vật: 01 cái
Số lượng cổng: 02 cổng
Tích hợp cảm biến trên thân xilanh
+ Xy lanh giữ thả trục
Số lượng cổng: 02 cổng
Tích hợp cảm biến trên thân xilanh
+ Cảm biến quang: 01 Cái
Nguồn cấp 12 - 24VDC
Khoảng cách phát hiện: 10 - 50 mm
Cụm cấp ốc:
+ Thiết bị khí nén của SMC - Nhật Bản
+ Số lượng cấp tối đa: 40 ốc
+ Các Cảm biến Tích hợp: Cảm biến báo hết ốc Vít, Cảm biến báo ốc Vít ở vị trí sẵn sàng
+ Xylanh đẩy vật:
Sử dụng xylanh loại một trục, tác động kép
Số lượng cổng: 02 cổng
Tích hợp cảm biến trên thân xilanh
+ Xy lanh giữ ốc:
Số lượng cổng: 02 cổng
Tích hợp cảm biến trên thân xilanh
+ Cảm biến quang:
Nguồn cấp 12 - 24VDC
Khoảng cách phát hiện: 10 - 50 mm
Cụm cấp đế:
+ Thiết bị khí nén của SMC - Nhật Bản
+ Xylanh đẩy vật:
Số lượng cổng: 02 cổng
Tích hợp cảm biến trên thân xilanh
+ Cảm biến quang:
Nguồn cấp 12 - 24VDC
Khoảng cách phát hiện: 10 - 50 mm
Cụm cấp nắp:
+ Thiết bị khí nén của SMC - Nhật Bản
+ Số lượng cấp tối đa: 10 nắp
+ Các Cảm biến Tích hợp: Cảm biến báo hết nắp, Cảm biến báo nắp ở vị trí sẵn sàng
+ Xylanh cấp nắp:
Sử dụng Xylanh tác động kép
Số lượng cổng: 02 cổng
+ Cảm biến quang:
Nguồn cấp 12 - 24VDC
Khoảng cách phát hiện: 10 - 50 mm
Cụm băng tải:
Nguồn cấp: 24VDC.
Số lượng động cơ: 01 cái
+ Cảm biến quang:

DANH MỤC THIẾT BỊ:

- 01 khung bàn.
- 01 cụm panel điện
- 01 cụm robot
- 01 cụm cấp vòng bi.
- 01 cụm cấp trục.
- 01 cụm cấp vít.
- 01 cụm cấp đế
- 01 cụm cấp nắp
- 01 cụm băng tải.

Công ty chúng tôi cam kết sẽ cung cấp Mô hình Rô bốt công nghiệp TPAD.M1104 đúng mặt hàng đúng mã sản phẩm, hình ảnh chất lượng nhất cho khách hàng thân yêu!
